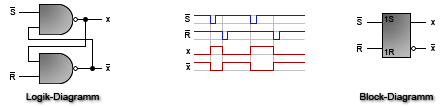

RS Flip-Flop asynchron
 |
| S | R | | x |
| 0 | 0 | temporär 1 |
| 0 | 1 | 1…setzen |
| 1 | 0 | 0…löschen |
| 1 | 1 | unverändert |
|
RS Flip-Flop pegelgesteuert
 |
| S | R | Clk | | x |
| 0 | 0 | 1 | unverändert |
| 0 | 1 | 1 | 0…löschen |
| 1 | 0 | 1 | 1…setzen |
| 1 | 1 | 1 | temporär 1 |
| x | x | 0 | unverändert |
|
D Flip-Flop
 |
| D | Clk | | x |
| 0 | 1 | 0…löschen |
| 1 | 1 | 1…setzen |
| x | 0 | unverändert | |
Master-Slave D Flip-Flop
 |
| D | Clk | | x |
| 0 | 1 | 0…löschen |
| 1 | 1 | 1…setzen |
| x | 0 | unverändert | |

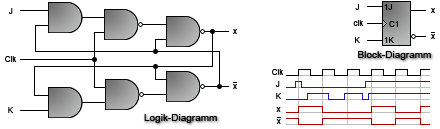

JK Flip-Flop
 |
| J | K | | x |
| 0 | 0 | unverändert |
| 0 | 1 | 0…löschen |
| 1 | 0 | 1…setzen |
| 1 | 1 | invertieren |
|
T Flip-Flop
 |
| x | T | Clk | | x(t+1) |
| 0 | 0 | 1 | unverändert |
| 0 | 1 | 1 | invertiert |
| 1 | 0 | 1 | unverändert |
| 1 | 1 | 1 | invertiert |
| x | x | 0 | unverändert |
|
